Detalhes do produto:
|
| Nome: | Palletizing de 4 linhas centrais robótico | Capacidade do produto: | 500-800 caixas/hora |
|---|---|---|---|
| Tensão: | Fase monofásica 220V, 50Hz/60Hz | Cor: | Vermelho/OEM |
| Língua: | O inglês ou a outra língua personalizaram | Prendedor do robô: | projetado de acordo com o produto |
| Aplicação: | Indústria OU OUTRO de bebidas | Pacote: | Caixa de madeira |
| Destacar: | Sistema Palletizing do robô da picareta e do lugar,sistema Palletizing do robô do saco do arroz 50kg,Palletizing do saco do arroz 50kg robótico |
||

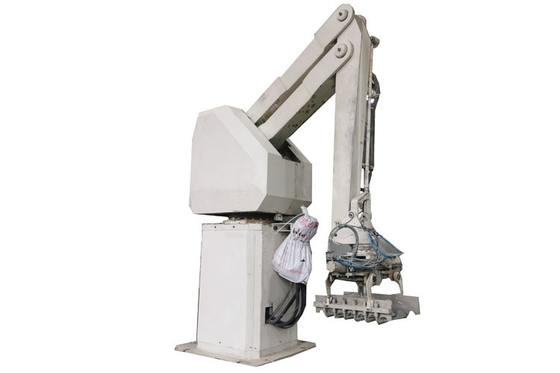

Sistema Palletizing do robô da baixa picareta custada e do lugar para o saco 50kg do arroz na indústria alimentar
O braço Palletizing do robô de 4 linhas centrais é projetado principalmente para aplicações palletizing. O braço articulado tem uma estrutura compacta e pode ser integrado em um processo de empacotamento no final do processo compacto. Ao mesmo tempo, o robô realiza o artigo que segura através do balanço do braço, de modo que o material entrante precedente e seguinte palletizing sejam conectados, que encurta extremamente o tempo de empacotamento e melhora a eficiência da produção.
4 parâmetros técnicos Palletizing do braço do robô da linha central
| Modelo não. | XY-SR-210 | ||
| Movimentação | Movimentação do servo motor da C.A. | ||
| A instalação | No assoalho | ||
| Max Palletizing Weight (contém o peso do prendedor) | 210kgs | ||
| Entregando a capacidade | 1700 vezes/hora | ||
| Linha central do movimento | Normalmente 4 machados: , B, C, D (pode ser a linha central 6) | ||
| Espaço do movimento | Um-linha central (horizontal) | 1500mm | |
| B-linha central (vertical) | 2300mm | ||
| C-linha central (corpo) | 330° | ||
| D-linha central (prendedor) | 330° | ||
| Precisão do lugar | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Ar comprimido | 0.5Mpa | ||
| Peso do robô (não contém o peso do prendedor) | 1150kgs (+/--10%) | ||
O robô Palletizing de 4 linhas centrais arma a lista de componentes elétricos principal
| Não | Nome de peças | Modelo | QTY | Fornecedor | Nota |
| 1 | Um servo motor da linha central | MSME202G1H | 1 | Panasonic | Japão |
| 2 | Servo motor da linha central de B | MDME202G1H | 1 | Panasonic | Japão |
| 3 | Servo motor da linha central de C | MDME202G1H | 1 | Panasonic | Japão |
| 4 | Servo motor da linha central de D | MSMD042G1U | 1 | Panasonic | Japão |
| 5 | Correia síncrono da linha central de B | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
| 6 | Correia síncrono da linha central de C | ÔMEGA HP B15 | 1 | OPTIBELT | Alemanha |
| 7 | Parafuso da linha central de B | R50*20-S | 1 | HIWIN | Taiwan |
| 8 | Parafuso da linha central de C | R45*12-S | 1 | HIWIN | Taiwan |
| 9 | Slider da linha central de B, trilho da guilda | SNS35LR2SSC1-690 | 2 | THK | Japão |
| 10 | Slider da linha central de C, trilho da guilda | SNS35LR2SSC1-520 | 2 | THK | Japão |
| 11 | Um redutor da linha central | FC-A75-69 | 1 | Sumitomo | Japão |
| 12 | Redutor da linha central de D | F2C-T155 | 1 | Sumitomo | |
| 13 | Microplaqueta do controle | / | 1 | DDA | América |
Unidade do software
1. Língua chinesa e inglesa ou outra forneceu o funcionamento.
2. As peças principais da máquina usam o motor famoso do tipo como COSTURAM.
3. Pacote de software palletizing incorporado.
4. Conveniente confirmar o estado da pálete.
5. Posicionamento preciso da posição da pálete.
Características da função
Comutação rápida de testes padrões palletizing com as receitas gravadas
Relação fácil de usar da teste-edição da pálete: Do “perito teste padrão”
A cor fácil de usar ensina o pendente no painel de operador padrão do robô (CONCESSÃO) para a pesquisa de defeitos e a detecção de falha fáceis
O sistema vem com os três (3) que empilham testes padrões
O software do protetor da colisão impede dano acidental ao prendedor do saco do robô ou ao outro equipamento dentro da pilha
Os bujões da pálete posicionam exatamente páletes vazias
Serviço da comissão e da Após-venda
Nós fazemos o projeto exato da disposição da fábrica de acordo com o tamanho da fábrica do cliente; se o cliente precisou, nós poderíamos fazer o projeto da oficina com energia elétrica, fonte de água, poder do gás, armazenamento material, armazenamentos finais, toalete dos trabalhadores, etc.
Se a necessidade do cliente, nós enviará o coordenador para o serviço de comissão. 1-2 de nosso coordenador irá a sua fábrica instalar e ajustar a linha de processamento para realizar a produção normal no tempo o mais curto.
