Detalhes do produto:
|
Nome: | Braço robótico | Aplicação: | Bebida, alimento, etc. médico. |
---|---|---|---|
Circunstância: | Todo o novo | Material de embalagem: | Plástico, papel, filme etc. |
Função: | Palletizing, empilhando, levar, embalando e assim por diante | Tipo conduzido: | Sistema elétrico |
Capacidade do produto: | Multi linhas, 8s pelo ciclo | Tensão: | 220V/380V, 50Hz |
Destacar: | Prendedor Palletizing programável do robô,Assoalho - prendedor Palletizing montado do robô,Prendedor Palletizing programável |

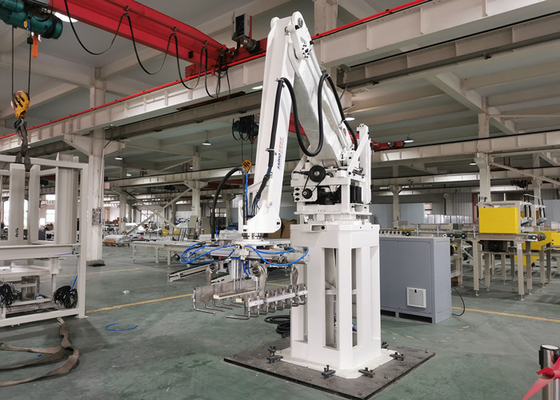

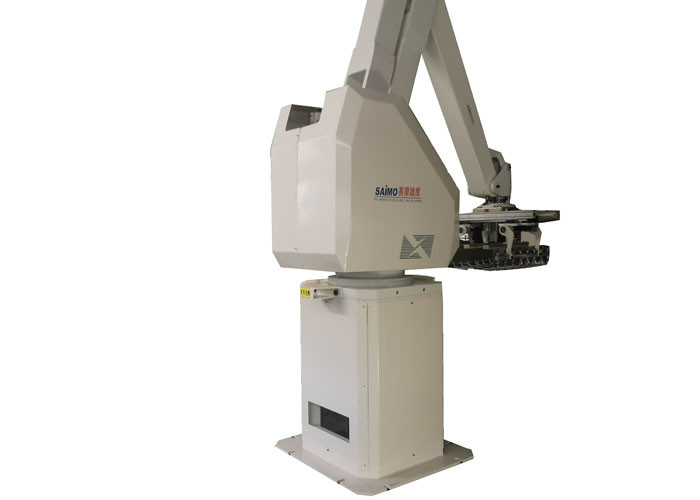

Assoalho programável elétrico - montou o prendedor Palletizing do robô para o cimento do saco da válvula
Introdução
Os robôs Palletizing de SAIMO podem cumprir virtualmente toda a exigência palletizing. Os agradecimentos a uma vasta seleção dos terminais, palletizers robóticos fornecem a flexibilidade máxima. Se você precisa de segurar, caixas, baldes dos sacos, jarros, cilindros, ou qualquer outro tipo de recipiente, nós podemos fornecê-lo os palletizers adaptados, seguros e altamente produtivos para a produção pequeno-, média, e em grande escala. Com centenas de robôs palletizing vendidos no mundo inteiro, SAIMO desenvolveu a experiência original na fabricação de palletizers robóticos rápidos e seguros. Os agradecimentos ao de alta qualidade de robôs de ABB e à simplicidade de seu projeto, robôs palletizing de SAIMO são extremamente seguros e exigem a manutenção muito pequena.
Parâmetros técnicos
Parâmetro técnico Palletizing do robô XY-SR210 | |||
Modelo não. | XY-SR-210 | ||
Movimentação | Movimentação do servo motor da C.A. | ||
A instalação | No assoalho | ||
Max Palletizing Weight (contém o peso do prendedor) | 210kgs | ||
Entregando a capacidade | 1700 vezes/hora | ||
Linha central do movimento | Normalmente 4 machados: , B, C, D (pode ser a linha central 6) | ||
Espaço do movimento | Um-linha central (horizontal) | 1500mm | |
B-linha central (vertical) | 2300mm | ||
C-linha central (corpo) | 330° | ||
D-linha central (prendedor) | 330° | ||
Precisão do lugar | ±0.5mm | ||
Poder | 6.5KVA | ||
Ar comprimido | 0.5Mpa | ||
Peso do robô (não contém o peso do prendedor) | 1150kgs (+/--10%) |
Características da função
1. Controlador do PLC (se operar pode ser cliente inglês ou todo o outro da língua exigido), fácil de usar
2. O movimento linear deixado para vir verdadeiro, simplifica o sistema de controlo
3. Estrutura simples, baixa taxa de falhas e manutenção conveniente
4. Poucos peças e acessórios principais, baixo custo de manutenção
5. Consumo da baixa potência, somente 1/3 de consumo do mesmo tipo do guindaste de empilhador mecânico de outras empresas
6. Precise somente um espaço pequeno, relação da utilização do assoalho é alto
7. O prendedor diverso, adapta flexivelmente várias exigências palletizing
Lista de componentes elétricos principal
Não | Nome de peças | Modelo | QTY | Fornecedor | Nota |
1 | Um servo motor da linha central | MSME202G1H | 1 | Panasonic | Japão |
2 | Servo motor da linha central de B | MDME202G1H | 1 | Panasonic | Japão |
3 | Servo motor da linha central de C | MDME202G1H | 1 | Panasonic | Japão |
4 | Servo motor da linha central de D | MSMD042G1U | 1 | Panasonic | Japão |
5 | Um amplificador servo da linha central | MDDHT5540 | 1 | Panasonic | Japão |
6 | Amplificador servo da linha central de B | MFDHTB3A2 | 1 | Panasonic | Japão |
7 | Amplificador servo da linha central de C | MFDHTB3A2 | 1 | Panasonic | Japão |
8 | Amplificador servo da linha central de D | MBDHT2510 | 1 | Panasonic | Japão |
9 | Uma correia síncrono da linha central | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
10 | Correia síncrono da linha central de B | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
11 | Correia síncrono da linha central de C | ÔMEGA HP B15 | 1 | OPTIBELT | Alemanha |
12 | Parafuso da linha central de B | R50*20-S | 1 | HIWIN | Taiwan |
13 | Parafuso da linha central de C | R45*12-S | 1 | HIWIN | Taiwan |
14 | Slider da linha central de B, trilho da guilda | SNS35LR2SSC1-690 | 2 | THK | Japão |
15 | Slider da linha central de C, trilho da guilda | SNS35LR2SSC1-520 | 2 | THK | Japão |
16 | Um redutor da linha central | FC-A75-69 | 1 | Sumitomo | Japão |
17 | Redutor da linha central de D | F2C-T155 | 1 | Sumitomo | |
18 | Microplaqueta do controle | / | 1 | DDA | América |
19 | Tela táctil | DTP7-W | 1 | CUBO DE DAIN | Coreia |
20 | Resistor regenerative | RXLG500~1000 | 4 | JIAYINGDA | / |
21 | Interruptor de limite | SL1-AK | 5 | AZBIL | Japão |
22 | Interruptor Optoelectronic | GL6-N1112 | 5 | Doente | Alemão |
23 | Válvula de solenoide | SY5120/7120 | 2 | SMC | Japão |
24 | cilindro do Imprensa-saco | MGPM25 | 2 | SMC | Japão |
25 | Cilindro do prendedor | CG1BN63 | 4 | SMC | Japão |
Movimento de trabalho do robô
Unidade do software
1. Língua chinesa e inglesa ou outra forneceu o funcionamento.
2. As peças principais da máquina usam o motor famoso do tipo como COSTURAM.
3. Pacote de software palletizing incorporado.
4. Conveniente confirmar o estado da pálete.
5. Posicionamento preciso da posição da pálete.
6. Fácil escolher o modo do trabalho e de escrita.
Peças elétricas
Pacote e transporte
O filme da máquina envolvido e embalado em caixas de madeira exportadas da fumigação, a seguir transportou à partida o porto que cliente exigido como Shanghai, Ningbo, Qingdao, Suzhou etc.
Alternativamente, contato nós para receber mais informação sobre nossa linha de produtos ou para completar nossa folha de empacotamento das soluções para informar-nos de você necessidades específicas. Nossos peritos dos sistemas de empacotamento encontrarão então o equipamento direito para você.
