Detalhes do produto:
|
| Nome: | Braço Palletizing do robô de 4 linhas centrais | Capacidade do produto: | 500-800 caixas/hora |
|---|---|---|---|
| Tensão: | Fase monofásica 220V, 50Hz | cor: | Vermelho/branco/personalizado |
| Prendedor do robô: | projetado de acordo com o produto | Língua: | Inglês ou a outra língua |
| Pacote: | CASO DE MADEIRA DA EXPORTAÇÃO | aplicação: | Indústria ou outro de bebidas |
| Destacar: | Robô Palletiser com unidade do software,Robô Palletiser de 4 linhas centrais,Linha central Palletizing do sistema 4 do robô |
||
Robô Palletiser com unidade do software/linha central baixa picareta custada e do lugar 4

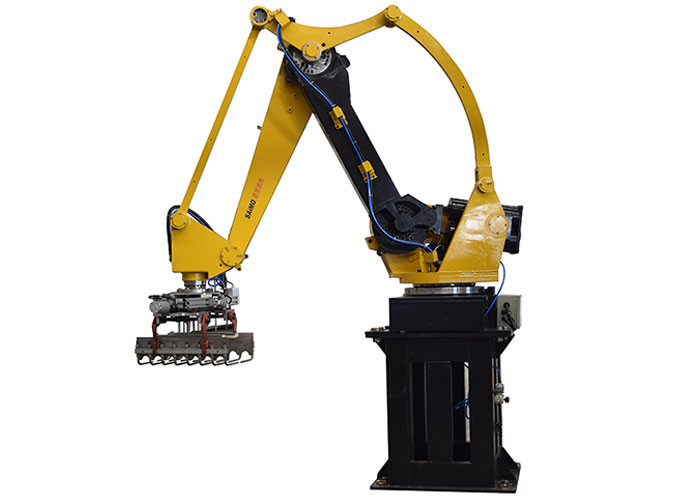

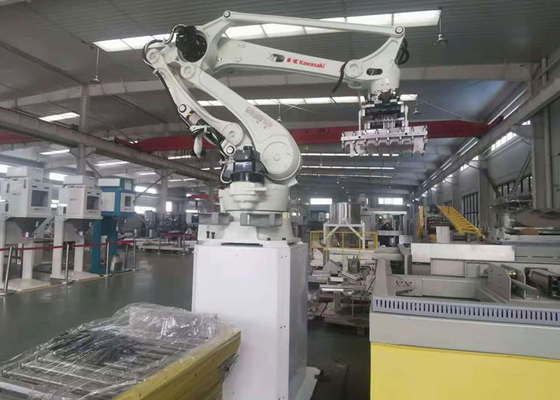

O braço Palletizing do robô de 4 linhas centrais é projetado principalmente para aplicações palletizing. O braço articulado tem uma estrutura compacta e pode ser integrado em um processo de empacotamento no final do processo compacto. Ao mesmo tempo, o robô realiza o artigo que segura através do balanço do braço, de modo que o material entrante precedente e seguinte palletizing sejam conectados, que encurta extremamente o tempo de empacotamento e melhora a eficiência da produção.
4 parâmetros técnicos Palletizing do braço do robô da linha central
| Artigo | Eagle | ||
| Modelo | XY-SR130 | XY-SR210 | |
| Número de machados | 4 machados: Porque C D (podem ser 6 machados) | 4 machados: Porque C D (podem ser 6 machados) | |
| Método do movimento | Tipo coordenado da passagem do círculo | Tipo coordenado da passagem do círculo | |
| A instalação | No assoalho | No assoalho | |
| Peso Palletizing (contém o peso do prendedor) | 130kg | 210kg | |
| Entregando a capacidade | 1500 vezes/hora | 1700 vezes/hora | |
| Espaço do movimento | Uma linha central (horizontal) | 1300mm | 1500mm |
| Linha central de B (vertical) | 2000mm | 2300mm | |
| Linha central de C (corpo) | 330° | 330° | |
| Linha central de D (prendedor) | 330° | 330° | |
| Precisão de repetição do lugar | ±0.5mm | ±0.5mm | |
| Poder | 4KW | 6.5KW | |
| Método de ensino | Isenção de ensino/de ensino do manual do apoio/ensino (opcional) | ||
| Peso do robô | 800kg | 1300kg | |
Características da função
1. Controlador do PLC (se operar pode ser cliente inglês ou todo o outro da língua exigido), fácil de usar
2. O movimento linear deixado para vir verdadeiro, simplifica o sistema de controlo
3. Estrutura simples, baixa taxa de falhas e manutenção conveniente
4. Poucos peças e acessórios principais, baixo custo de manutenção
5. Consumo da baixa potência, somente 1/3 de consumo do mesmo tipo do guindaste de empilhador mecânico de outras empresas
O robô Palletizing de 4 linhas centrais arma a lista de componentes elétricos principal
| Não | Nome de peças | Modelo | QTY | Fornecedor | Nota |
| 1 | Um servo motor da linha central | MSME202G1H | 1 | Panasonic | Japão |
| 2 | Servo motor da linha central de B | MDME202G1H | 1 | Panasonic | Japão |
| 3 | Servo motor da linha central de C | MDME202G1H | 1 | Panasonic | Japão |
| 4 | Servo motor da linha central de D | MSMD042G1U | 1 | Panasonic | Japão |
| 5 | Correia síncrono da linha central de B | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
| 6 | Correia síncrono da linha central de C | ÔMEGA HP B15 | 1 | OPTIBELT | Alemanha |
| 7 | Parafuso da linha central de B | R50*20-S | 1 | HIWIN | Taiwan |
| 8 | Parafuso da linha central de C | R45*12-S | 1 | HIWIN | Taiwan |
| 9 | Slider da linha central de B, trilho da guilda | SNS35LR2SSC1-690 | 2 | THK | Japão |
| 10 | Slider da linha central de C, trilho da guilda | SNS35LR2SSC1-520 | 2 | THK | Japão |
| 11 | Um redutor da linha central | FC-A75-69 | 1 | Sumitomo | Japão |
| 12 | Redutor da linha central de D | F2C-T155 | 1 | Sumitomo |
Unidade do software
1. Língua chinesa e inglesa ou outra forneceu o funcionamento.
2. As peças principais da máquina usam o motor famoso do tipo como COSTURAM.
3. Pacote de software palletizing incorporado.
4. Conveniente confirmar o estado da pálete.
5. Posicionamento preciso da posição da pálete.
Serviço da comissão e da Após-venda
Nós fazemos o projeto exato da disposição da fábrica de acordo com o tamanho da fábrica do cliente; se o cliente precisou, nós poderíamos fazer o projeto da oficina com energia elétrica, fonte de água, poder do gás, armazenamento material, armazenamentos finais, toalete dos trabalhadores, etc.
Se a necessidade do cliente, nós enviará o coordenador para o serviço de comissão. 1-2 de nosso coordenador irá a sua fábrica instalar e ajustar a linha de processamento para realizar a produção normal no tempo o mais curto.
Pacote e transporte
O filme da máquina envolvido e embalado em caixas de madeira exportadas da fumigação, a seguir transportou à partida o porto que cliente exigido como Shanghai, Ningbo, Qingdao, Suzhou etc.
Nós podemos igualmente transportar todas as máquinas pelo voo, dependemos da exigência do cliente.
