Detalhes do produto:
|
| Cor: | Branco normal ou personalizado | Aplicação: | Bebida, alimento, etc. médico. |
|---|---|---|---|
| Circunstância: | Novo | Um movimento da linha central: | 330 graus |
| Função: | Palletizing, empilhando, levar, embalando e assim por diante | Tensão: | 220V, 50Hz |
| Pacote: | caso de madeira | ||
| Destacar: | máquina de Palletizer do saco 210kgs,Máquina de Palletizer do saco de 330 graus,palletizer robótico do saco 210kgs |
||

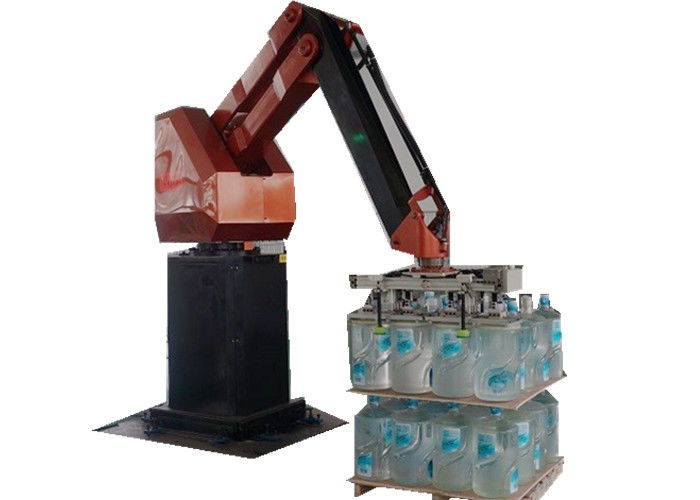

Máquina do palletizer do saco em 3C elétrico, indústria química diária com prendedor personalizado
Introdução
O robô da série do SÊNIOR tem o atuador linear original, projeto de poupança de energia, a favor do meio ambiente do braço, e a relação simples da operação formula o prendedor, que pode personalizar soluções profissionais do robô para linhas e materiais diferentes de produção. Seus precisão excelente, velocidade, e desempenho eficiente e estável permitem um robô de terminar ao mesmo tempo as exigências palletizing de linhas de produção múltiplas. A capacidade de carga 120KG-300KG do robô, pode ser apropriada para a alimentação, o produto químico, a grão e o óleo, o alimento, os materiais de construção, produto químico diário, álcool, bebida, medicina, aparelhos eletrodomésticos, eletrônica 3C e outras indústrias.
Parâmetros técnicos
| Parâmetro técnico Palletizing do robô XY-SR210 | |||
| Modelo não. | XY-SR-210 | ||
| Movimentação | Movimentação do servo motor da C.A. | ||
| A instalação | No assoalho | ||
| Max Palletizing Weight (contém o peso do prendedor) | 210kgs | ||
| Entregando a capacidade | 1700 vezes/hora | ||
| Linha central do movimento | Normalmente 4 machados: , B, C, D (pode ser a linha central 6) | ||
| Espaço do movimento | Um-linha central (horizontal) | 1500mm | |
| B-linha central (vertical) | 2300mm | ||
| C-linha central (corpo) | 330° | ||
| D-linha central (prendedor) | 330° | ||
| Precisão do lugar | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Ar comprimido | 0.5Mpa | ||
| Peso do robô (não contém o peso do prendedor) | 1150kgs (+/--10%) | ||
Aplicação do produto
O palletizer do robô pode ser usado em toda a linha, no fornecimento inteligente, rogotic e na rede de produção para o local da produção. É um sistema logístico palletizing que possa ser usado na indústria da cerveja, a bebida e os gêneros alimentícios etc., extensamente o usde para a caixa, caixa plástica, garrafa, saco, tambor, produto envolvido psiquiatra e enlate etc.
Lista de componentes elétricos principal
| Não | Nome de peças | Modelo | QTY | Fornecedor | Nota |
| 1 | Um servo motor da linha central | MSME202G1H | 1 | Panasonic | Japão |
| 2 | Servo motor da linha central de B | MDME202G1H | 1 | Panasonic | Japão |
| 3 | Servo motor da linha central de C | MDME202G1H | 1 | Panasonic | Japão |
| 4 | Servo motor da linha central de D | MSMD042G1U | 1 | Panasonic | Japão |
| 5 | Um amplificador servo da linha central | MDDHT5540 | 1 | Panasonic | Japão |
| 6 | Amplificador servo da linha central de B | MFDHTB3A2 | 1 | Panasonic | Japão |
| 7 | Amplificador servo da linha central de C | MFDHTB3A2 | 1 | Panasonic | Japão |
| 8 | Amplificador servo da linha central de D | MBDHT2510 | 1 | Panasonic | Japão |
| 9 | Uma correia síncrono da linha central | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
| 10 | Correia síncrono da linha central de B | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
| 11 | Correia síncrono da linha central de C | ÔMEGA HP B15 | 1 | OPTIBELT | Alemanha |
| 12 | Parafuso da linha central de B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Parafuso da linha central de C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Slider da linha central de B, trilho da guilda | SNS35LR2SSC1-690 | 2 | THK | Japão |
| 15 | Slider da linha central de C, trilho da guilda | SNS35LR2SSC1-520 | 2 | THK | Japão |
| 16 | Um redutor da linha central | FC-A75-69 | 1 | Sumitomo | Japão |
| 17 | Redutor da linha central de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microplaqueta do controle | / | 1 | DDA | América |
| 19 | Tela táctil | DTP7-W | 1 | CUBO DE DAIN | Coreia |
| 20 | Resistor regenerative | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de limite | SL1-AK | 5 | AZBIL | Japão |
| 22 | Interruptor Optoelectronic | GL6-N1112 | 5 | Doente | Alemão |
| 23 | Válvula de solenoide | SY5120/7120 | 2 | SMC | Japão |
| 24 | cilindro do Imprensa-saco | MGPM25 | 2 | SMC | Japão |
| 25 | Cilindro do prendedor | CG1BN63 | 4 | SMC | Japão |
Usando vantagens
A operação de A. Tela táctil consegue uma comunicação homem-máquina, indicando a velocidade da produção, a razão da falha e a posição.
B. Os testes padrões do produto, a fonte da pálete e o descarregamento palletizing podem toda ser programados pelo PLC.
O teste padrão de C. Palletizing é fácil de ajustar no écran sensível.
O sistema de fonte de D. Caixa adota o controlo do motor do freio para assegurar a caixa que transporta de acordo com a posição pré-ajustada.
E. o compartimento de pálete tem um de alta capacidade da pálete 12-15 vazia assegurando automaticamente a fonte da pálete.
Os testes padrões palletizing de F. Diferente podem ser terminados sem substituir os componentes palletizing.

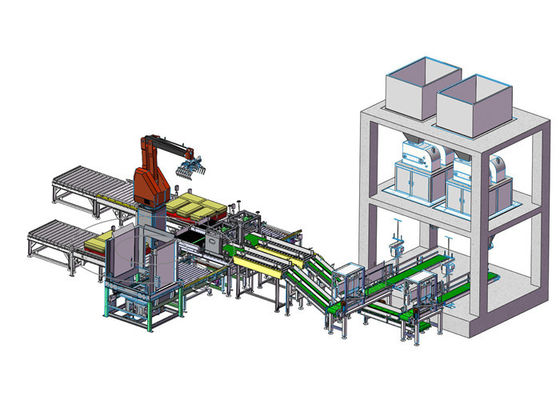

Movimento de trabalho
Peças elétricas
Pacote e transporte
O filme da máquina envolvido e embalado em caixas de madeira exportadas da fumigação, a seguir transportou à partida o porto que cliente exigido como Shanghai, Ningbo, Qingdao, Suzhou etc.
Nós podemos igualmente transportar todas as máquinas pelo voo, dependemos da exigência do cliente.
Personalize contactam-nos
Você gostaria de conhecer a oferta do detalhe das máquinas, confirma por favor suas exigências do detalhe (informação como abaixo) para o projeto inteiro de modo que nós pudéssemos sugerir o melhor modelo de máquina apropriado para você.
1. Que é seu produto? Embalado no saco ou a caixa ou a outro?
2. quantos pacotes pela hora?
3. Pode você enviar-me a disposição de sua oficina atual? Nós temos que projetar o desenho da linha inteira baseada em sua disposição da oficina. Se não, nos diga por favor os tamanhos disponíveis de sua oficina.
4. Que está a uma altura da pálete completa (sem a espessura vazia da pálete)?
5. Que é o tipo palletizing (quantos sacos pela camada, quantas camadas pela pálete, como os sacos são postos sobre cada camada)?
6. Que é os tamanhos (comprimento, largura, altura) da pálete vazia?
7. Você quer o auto compartimento de pálete?
8. Que é sua tensão do país?
FAQ
Q: Pode sua máquina ser personalizada?
: Sim, nós somos um fabricante profissional specilized no robô palletizing, a máquina de empacotamento, o transporte etc. para mais de 10 anos e nós temos uma equipe design&technical forte. Nós podemos projetar e fabricar conforme suas exigências.
Q: Como obter uma cotação exata?
: Forneça-nos por favor o detalhe do workpiece tal como o desenho e as dimensões.
Q: Que é os custos de envio de China a seu país?
: Nós podemos enviar a máquina a seu porto pelo mar ou pelo outro termo que você precisa. Por favor amavelmente para dizer-nos seu porto ou endereço mais próximo com código. Nós temos o agente de envio seguro para assegurar a entrega do cofre forte, a conveniente e a oportuna.
Q: Termos do pagamento, MOQ, garantia, termos de comércio
: Termos do pagamento: sinal de 30% contra a ordem por T/T, o equilíbrio de 70% a ser pagados na entrega. Quantidade de ordem mínima: 1 ajustado, prazo de entrega de Shanghai da CORRENTE DE RELÓGIO: aproximadamente 20-30 dias de trabalho após o recibo da ordem e do depósito formais de 30%. Garantia: 12 meses que seguem a entrega. Nós oferecemos a serviço online 24 horas o dia inteiro, Skype, e-mail etc. Você pode contactar-nos em qualquer altura que, se urgentemente, nos chame por favor.
Q: que é o pacote?
: Todos os bens são embalados na caixa de madeira
Q: Você oferece Installation&debugging?
: Nossos coordenadores estão disponíveis para prestar serviços de manutenção no ultramar à maquinaria para ajudar clientes a resolver problemas da máquina.
