Detalhes do produto:
|
| Aplicação: | Bebida, alimento, etc. médico. | Garantia: | um ano |
|---|---|---|---|
| Prendedor do robô: | projetado de acordo com o produto | Origem: | Hefei, Anhui, China |
| Tipo conduzido: | bonde | Capacidade do produto: | Multi linhas, 8s pelo ciclo |
| Tensão: | 220V/380V | Peso de carga: | 130kg (que inclui o peso do prendedor) |
| Destacar: | braço Palletizing do robô 70kg,braço Palletizing do robô 220V,palletizer robótico do saco 70kg |
||

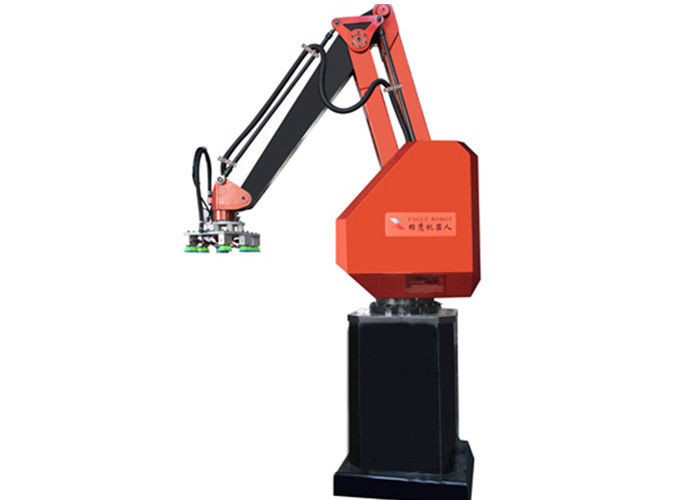

Braço Palletizing do robô na indústria dos aparelhos eletrodomésticos para o pacote 1-70kg
Aplicação do produto
O palletizer do robô pode ser usado em toda a linha, no fornecimento inteligente, rogotic e na rede de produção para o local da produção. É um sistema logístico palletizing que possa ser usado na indústria da cerveja, a bebida e os gêneros alimentícios etc., extensamente o usde para a caixa, caixa plástica, garrafa, saco, tambor, produto envolvido psiquiatra e enlate etc.
Parâmetros técnicos
| Parâmetro técnico Palletizing do robô XY-SR130 | |||
| Modelo não. | XY-SR-130 | ||
| Movimentação | Movimentação do servo motor da C.A. | ||
| A instalação | No assoalho | ||
| Max Palletizing Weight (contém o peso do prendedor) | 130kgs | ||
| Entregando a capacidade | 1500 vezes/hora | ||
| Linha central do movimento | Linha central normalmente 4: , B, C, D (pode ser a linha central 6) | ||
| Espaço do movimento | Um-linha central (horizontal) | 1300mm | |
| B-linha central (vertical) | 2100mm | ||
| C-linha central (corpo) | 330° | ||
| D-linha central (prendedor) | 330° | ||
| Precisão do lugar | ±0.5mm | ||
| Poder | 4.5KW | ||
| Ar comprimido | 0.5Mpa | ||
| Peso do robô (não contém o peso do prendedor) | 800kgs (+/--10%) | ||
Características da função
A operação de A. Tela táctil consegue uma comunicação homem-máquina, indicando a velocidade da produção, a razão da falha e a posição.
B. Os testes padrões do produto, a fonte da pálete e o descarregamento palletizing podem toda ser programados pelo PLC.
O teste padrão de C. Palletizing é fácil de ajustar no écran sensível.
O sistema de fonte de D. Caixa adota o controlo do motor do freio para assegurar a caixa que transporta de acordo com a posição pré-ajustada.
E. o compartimento de pálete tem um de alta capacidade da pálete 12-15 vazia assegurando automaticamente a fonte da pálete.
Os testes padrões palletizing de F. Diferente podem ser terminados sem substituir os componentes palletizing.
Lista de componentes elétricos principal
| Não | Nome de peças | Modelo | QTY | Fornecedor | Nota |
| 1 | Um servo motor da linha central | MSME202G1H | 1 | Panasonic | Japão |
| 2 | Servo motor da linha central de B | MDME202G1H | 1 | Panasonic | Japão |
| 3 | Servo motor da linha central de C | MDME202G1H | 1 | Panasonic | Japão |
| 4 | Servo motor da linha central de D | MSMD042G1U | 1 | Panasonic | Japão |
| 5 | Um amplificador servo da linha central | MDDHT5540 | 1 | Panasonic | Japão |
| 6 | Amplificador servo da linha central de B | MFDHTB3A2 | 1 | Panasonic | Japão |
| 7 | Amplificador servo da linha central de C | MFDHTB3A2 | 1 | Panasonic | Japão |
| 8 | Amplificador servo da linha central de D | MBDHT2510 | 1 | Panasonic | Japão |
| 9 | Uma correia síncrono da linha central | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
| 10 | Correia síncrono da linha central de B | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
| 11 | Correia síncrono da linha central de C | ÔMEGA HP B15 | 1 | OPTIBELT | Alemanha |
| 12 | Parafuso da linha central de B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Parafuso da linha central de C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Slider da linha central de B, trilho da guilda | SNS35LR2SSC1-690 | 2 | THK | Japão |
| 15 | Slider da linha central de C, trilho da guilda | SNS35LR2SSC1-520 | 2 | THK | Japão |
| 16 | Um redutor da linha central | FC-A75-69 | 1 | Sumitomo | Japão |
| 17 | Redutor da linha central de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microplaqueta do controle | / | 1 | DDA | América |
| 19 | Tela táctil | DTP7-W | 1 | CUBO DE DAIN | Coreia |
| 20 | Resistor regenerative | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de limite | SL1-AK | 5 | AZBIL | Japão |
| 22 | Interruptor Optoelectronic | GL6-N1112 | 5 | Doente | Alemão |
| 23 | Válvula de solenoide | SY5120/7120 | 2 | SMC | Japão |
| 24 | cilindro do Imprensa-saco | MGPM25 | 2 | SMC | Japão |
| 25 | Cilindro do prendedor | CG1BN63 | 4 | SMC | Japão |

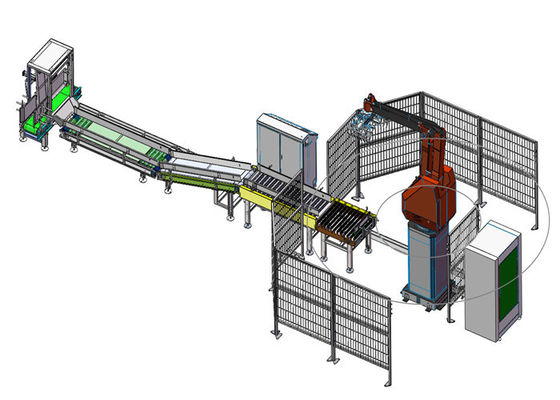

Movimento de trabalho do robô
Instruções de instalação
Nós fornecê-lo-emos o manual do usuário e o desenho elétrico de todas as máquinas para que você instale as máquinas por si próprio. Se você pensa você não pode instalar as máquinas por si próprio, nós podemos enviar o coordenador a sua fábrica para instalar e eliminar erros etc.
Pacote e transporte
O filme da máquina envolvido e embalado em caixas de madeira exportadas da fumigação, a seguir transportou à partida o porto que cliente exigido como Shanghai, Ningbo, Qingdao, Suzhou etc.
Instruções de instalação
Nós fornecê-lo-emos o manual do usuário e o desenho elétrico de todas as máquinas para que você instale as máquinas por si próprio. Se você pensa você não pode instalar as máquinas por si próprio, nós podemos enviar o coordenador a sua fábrica para instalar e eliminar erros etc.
FAQ
Q1: Quando eu me obtive esta máquina, mas não saiba usá-la. Que devo eu fazer?
Nós enviaremos o manual video e inglês com a máquina. Se você ainda tem algumas dúvidas, nós podemos falar pelo telefone ou o skype e o e-mail.
Q2: Se alguns problemas acontecem a esta máquina durante o período de garantia, que devo eu fazer?
Nós forneceremos as peças livres durante o período de garantia da máquina se a máquina tem alguns problemas. Tão todas as dúvidas, apenas deixaram-nos saber, nós d-lhe-ão soluções.
Q3: Como controlar a qualidade?
Equipe técnica profissional para fornecer soluções técnicas razoáveis.
Cada aspecto da produção tem a inspeção da qualidade e a confirmação técnica.
Cada equipamento montado terminará um teste de fadiga de mais de 24 horas antes que saam da fábrica.
