Detalhes do produto:
|
| Nome: | Sistema Palletizing robótico | Controlador: | Plc |
|---|---|---|---|
| Tensão: | Fase monofásica 220V, 50Hz | Capacidade do produto: | 500-800 caixas/hora |
| Um movimento da linha central: | ° 330 | Função: | Palletizing, empilhando, levar, embalando e assim por diante |
| Tipo do prendedor do robô: | projetado de acordo com o produto | aplicação: | Bebida, alimento, caixa, cilindro, saco etc. |
| Destacar: | Máquina Palletizing automática do controle do PLC,Máquina Palletizing automática da indústria de bebidas,Sistema Palletizing robótico da indústria alimentar |
||

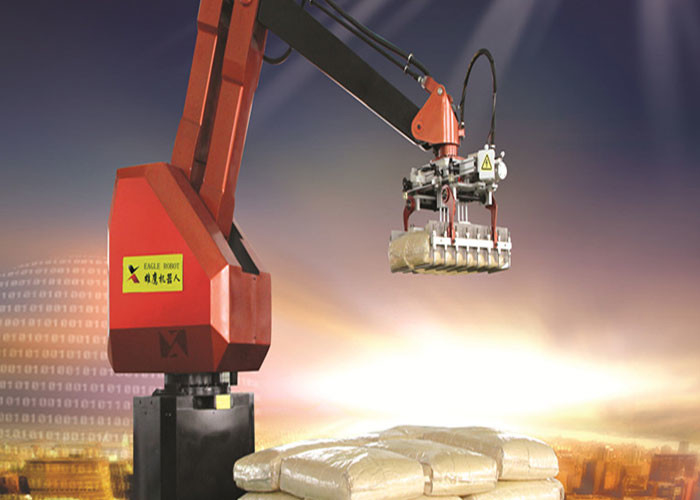

Robô Palletizing automático da máquina/Palletising da indústria de alimento e de bebidas
Breve introdução

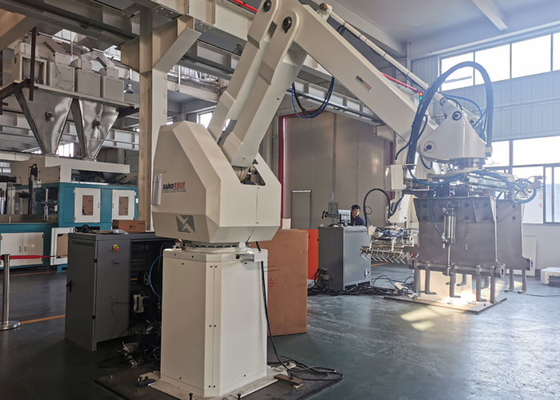

O robô palletizing sério de Eagle XY-SR é o robô palletizing da coordenada da superfície do cilindro do quatro-grau, principalmente movimento pela linha central horizontal do movimento, pela linha central vertical do movimento, pela fundação da rotação e pela linha central da mão.
O multilayer de palletizing permite a forquilha move-os no depósito. Este equipamento adota o tela táctil do PLC e o controlo inteligente que nós não somente simples e fáceis dominar, mas reduzir igualmente o trabalho.
Parâmetros técnicos Palletizing robóticos do sistema
| Modelo não. | XY-SR-210 | ||
| Movimentação | Movimentação do servo motor da C.A. | ||
| A instalação | No assoalho | ||
| Max Palletizing Weight (contém o peso do prendedor) | 210kgs | ||
| Entregando a capacidade | 1700 vezes/hora | ||
| Linha central do movimento | Normalmente 4 machados: , B, C, D (pode ser a linha central 6) | ||
| Espaço do movimento | Um-linha central (horizontal) | 1500mm | |
| B-linha central (vertical) | 2300mm | ||
| C-linha central (corpo) | 330° | ||
| D-linha central (prendedor) | 330° | ||
| Precisão do lugar | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Ar comprimido | 0.5Mpa | ||
| Peso do robô (não contém o peso do prendedor) | 1150kgs (+/--10%) | ||
Lista de componentes elétricos principal
| Não | Nome de peças | Modelo | QTY | Fornecedor | Nota |
| 1 | Um servo motor da linha central | MSME202G1H | 1 | Panasonic | Japão |
| 2 | Servo motor da linha central de B | MDME202G1H | 1 | Panasonic | Japão |
| 3 | Servo motor da linha central de C | MDME202G1H | 1 | Panasonic | Japão |
| 4 | Servo motor da linha central de D | MSMD042G1U | 1 | Panasonic | Japão |
| 5 | Um amplificador servo da linha central | MDDHT5540 | 1 | Panasonic | Japão |
| 6 | Amplificador servo da linha central de B | MFDHTB3A2 | 1 | Panasonic | Japão |
| 7 | Amplificador servo da linha central de C | MFDHTB3A2 | 1 | Panasonic | Japão |
| 8 | Amplificador servo da linha central de D | MBDHT2510 | 1 | Panasonic | Japão |
| 9 | Uma correia síncrono da linha central | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
| 10 | Correia síncrono da linha central de B | ÔMEGA HP B20 | 1 | OPTIBELT | Alemanha |
| 11 | Correia síncrono da linha central de C | ÔMEGA HP B15 | 1 | OPTIBELT | Alemanha |
| 12 | Parafuso da linha central de B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Parafuso da linha central de C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Slider da linha central de B, trilho da guilda | SNS35LR2SSC1-690 | 2 | THK | Japão |
| 15 | Slider da linha central de C, trilho da guilda | SNS35LR2SSC1-520 | 2 | THK | Japão |
| 16 | Um redutor da linha central | FC-A75-69 | 1 | Sumitomo | Japão |
| 17 | Redutor da linha central de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microplaqueta do controle | / | 1 | DDA | América |
Função
A. Os testes padrões do produto, a fonte da pálete e o descarregamento palletizing podem toda ser programados pelo PLC.
b. o teste padrão Palletizing é fácil de ajustar no écran sensível.
c. o sistema de fonte da caixa adota o controlo do motor do freio para assegurar a caixa que transporta de acordo com a posição pré-ajustada.
d. o compartimento de pálete tem um de alta capacidade da pálete 12-15 vazia assegurando automaticamente a fonte da pálete.
FAQ
Q: Como obter uma cotação exata?
: Forneça-nos por favor o detalhe do workpiece tal como o desenho e as dimensões.
Q: que é o pacote?
: Todos os bens são embalados na caixa de madeira
Q: Você oferece Installation&debugging?
: Nossos coordenadores estão disponíveis para prestar serviços de manutenção no ultramar à maquinaria para ajudar clientes a resolver problemas da máquina.
Serviço da comissão e da Após-venda
Nós fazemos o projeto exato da disposição da fábrica de acordo com o tamanho da fábrica do cliente; se o cliente precisou, nós poderíamos fazer o projeto da oficina com energia elétrica, fonte de água, poder do gás, armazenamento material, armazenamentos finais, toalete dos trabalhadores, etc.
Se a necessidade do cliente, nós enviará o coordenador para o serviço de comissão. 1-2 de nosso coordenador irá a sua fábrica instalar e ajustar a linha de processamento para realizar a produção normal no tempo o mais curto.
Instruções de instalação
Nós fornecê-lo-emos o manual do usuário e o desenho elétrico de todas as máquinas para que você instale as máquinas por si próprio. Se você pensa você não pode instalar as máquinas por si próprio, nós podemos enviar o coordenador a sua fábrica para instalar e eliminar erros etc.
